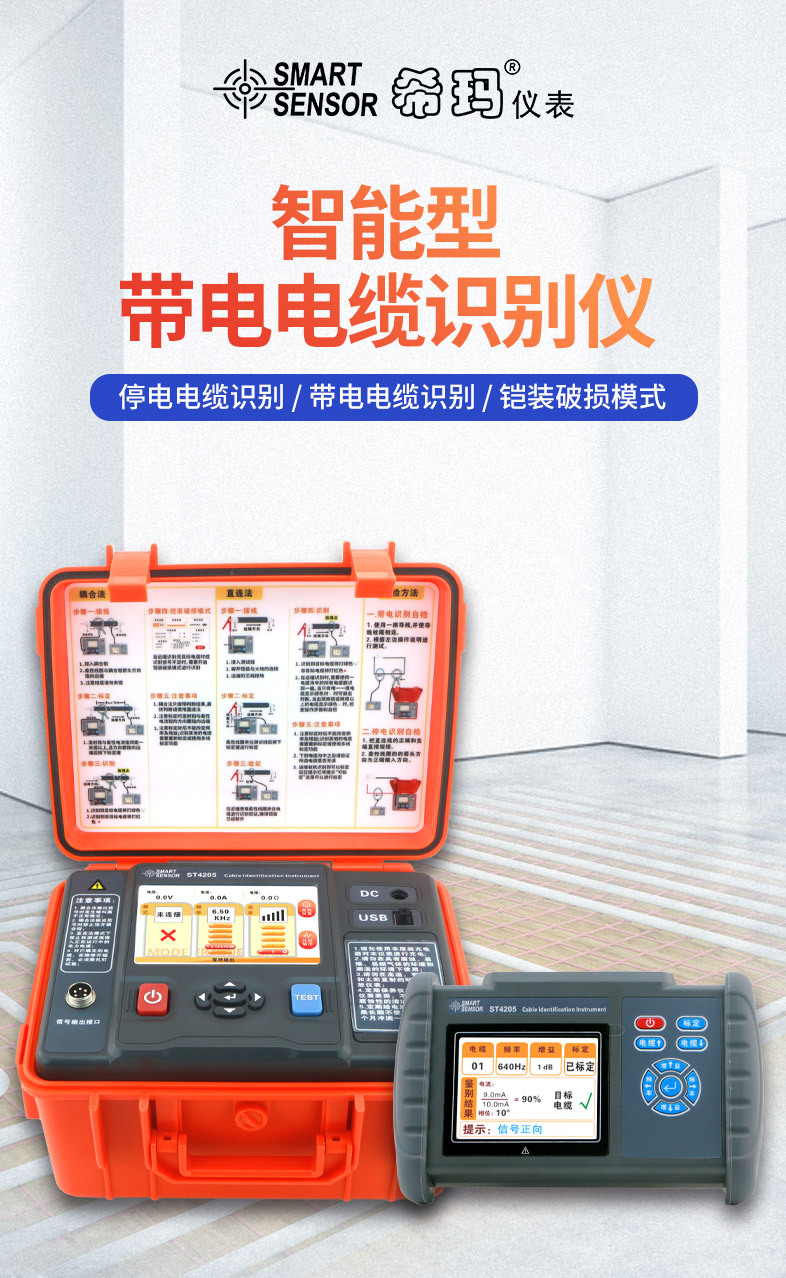

ST4205 智能型带电电缆识别仪又名电缆识别仪、多功能电缆识别仪、智能电缆识别仪，是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。广泛应用于电信、电子电力、化工、电缆制造、新能源等电缆配电线路、铁塔输电线路等。

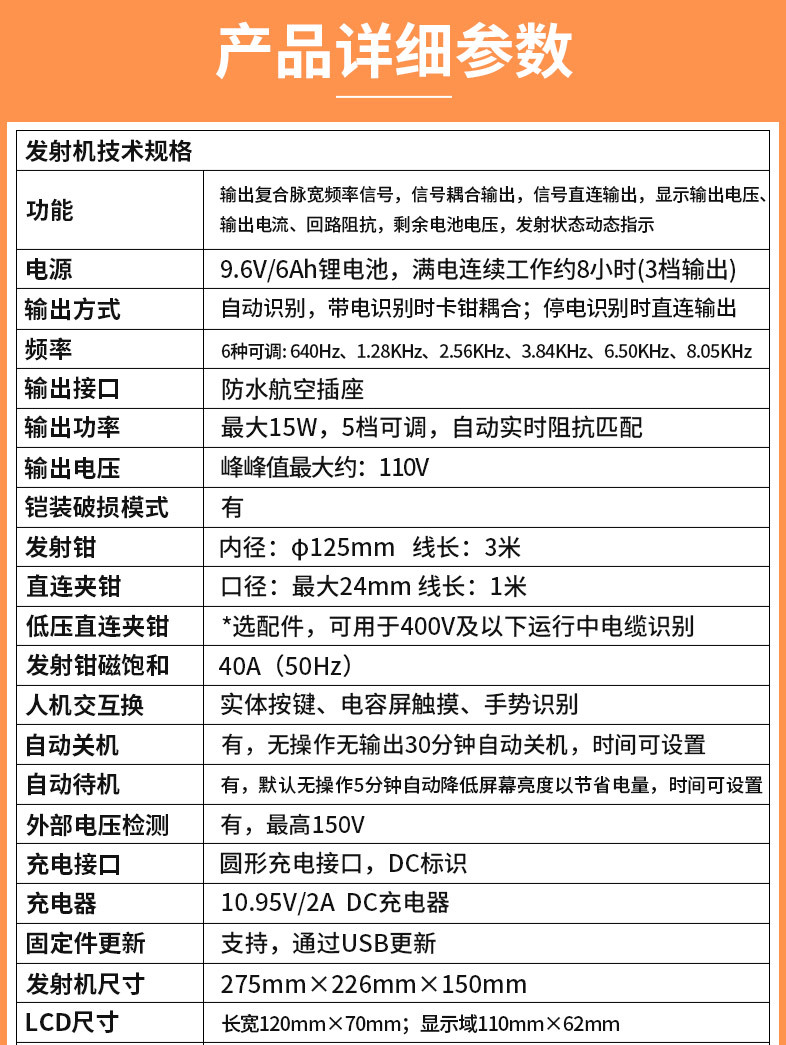

产品参数/图片
品名	智能型带电电缆识别仪	型号	ST4205
功能	带电电缆识别、停电电缆识别、单芯线电缆识别、具有 FHD 算法

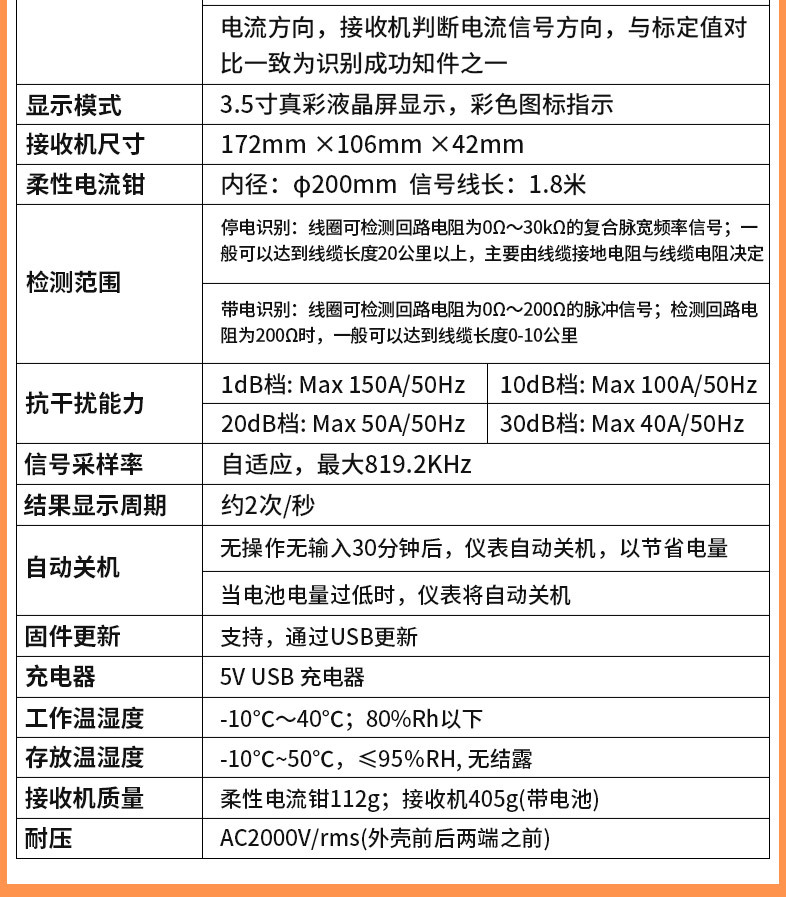

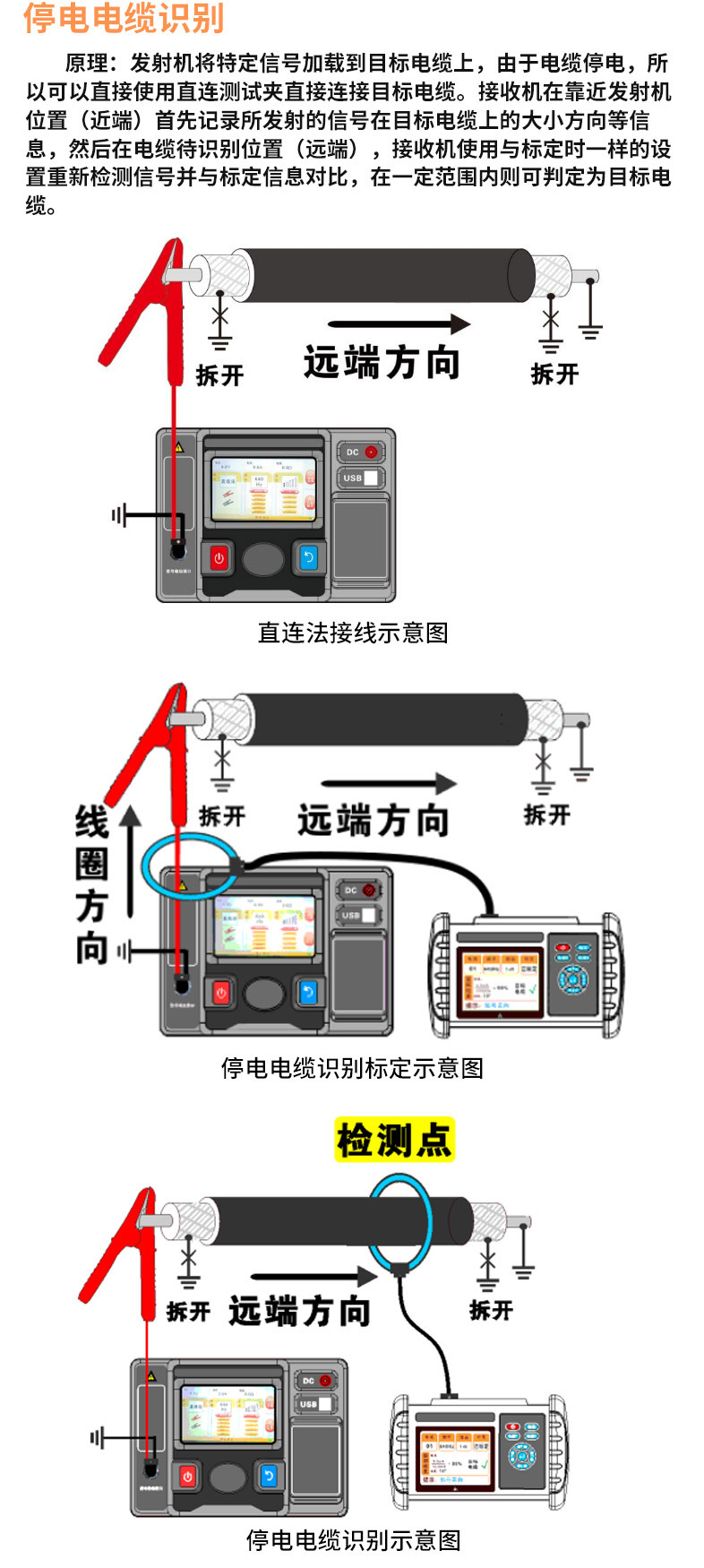

检测范围	停电识别：线圈可检测回路电阻为 0Ω～30kΩ的复合脉宽频率信号；一般可以 达到线缆长度 20 公里以上，主要由线缆接地电阻与线缆电阻决定。

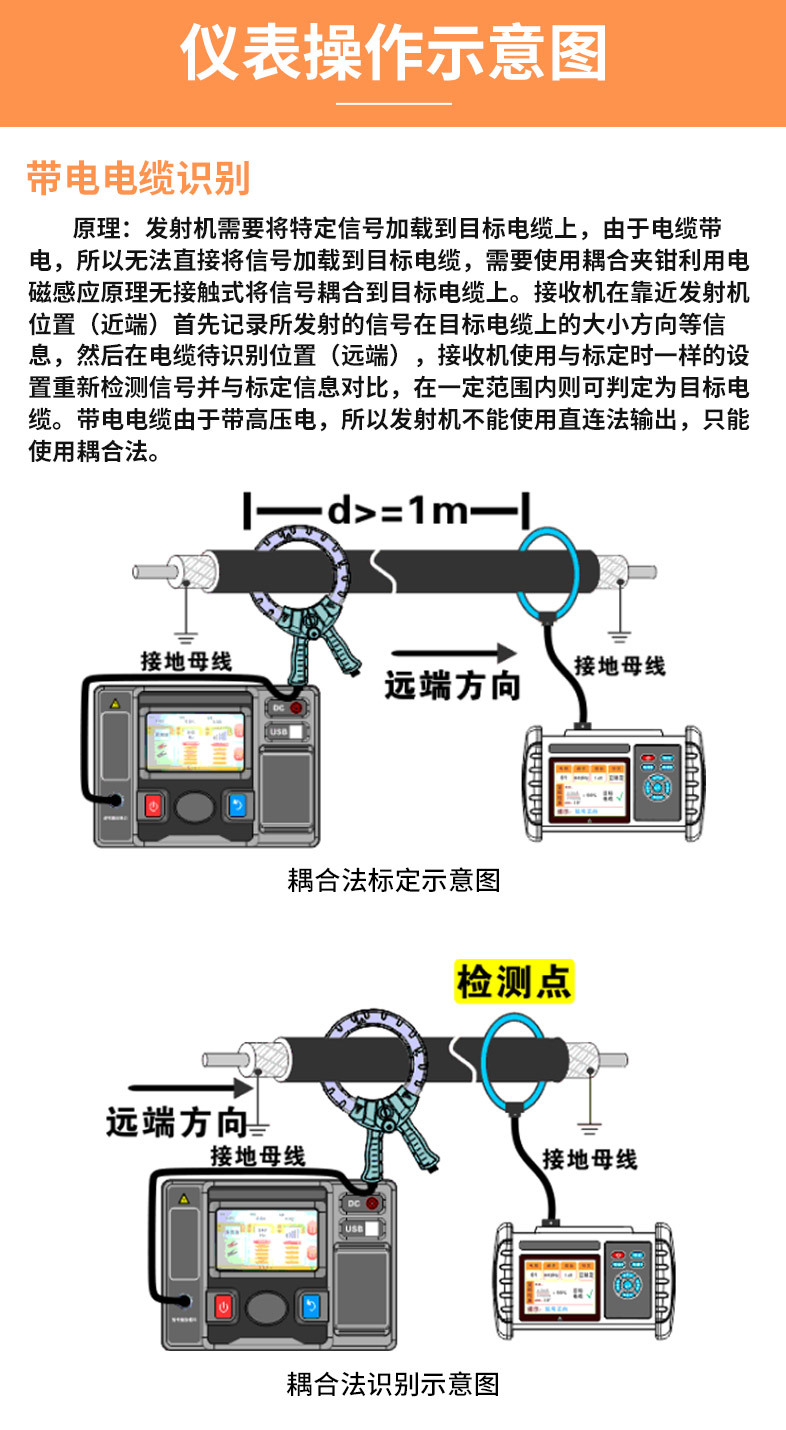

	带电识别：线圈可检测回路电阻为 0Ω～200Ω的脉冲信号；检测回路电阻为 200 Ω时，一般可以达到线缆长度 0-10 公里

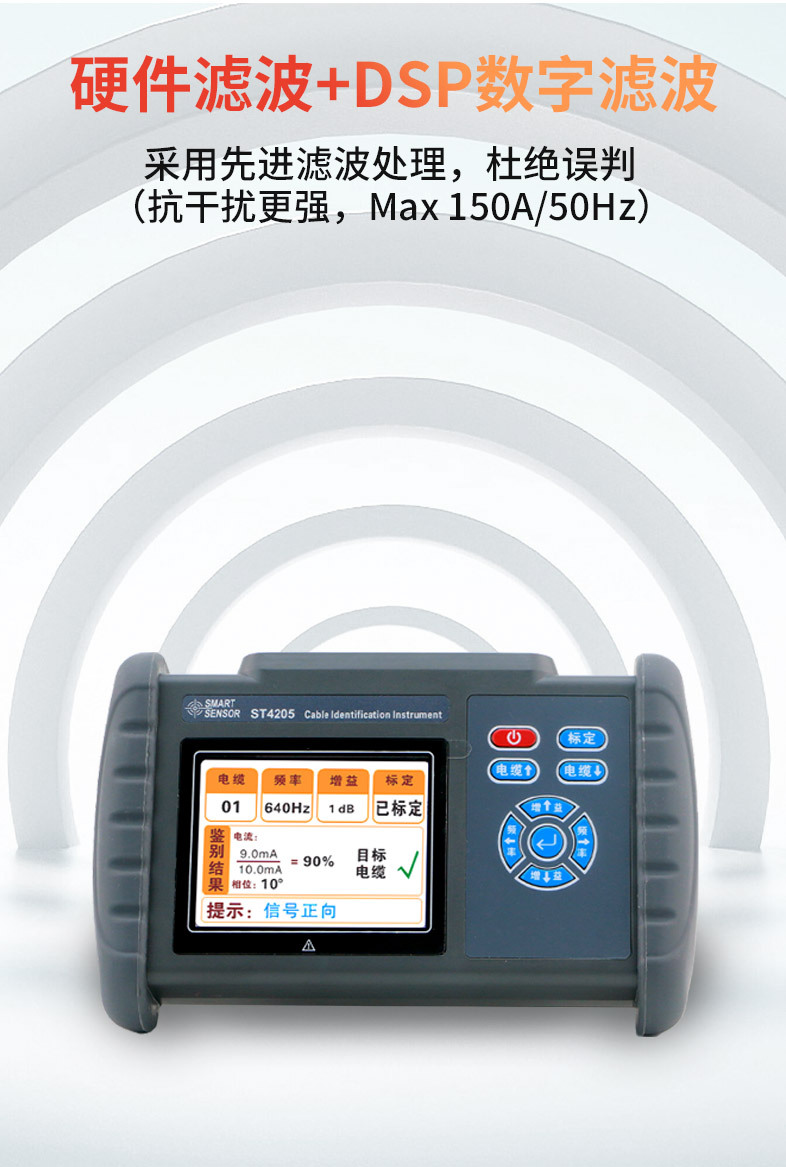

抗干扰能力	1dB 档：Max 150A/50Hz,10dB 档：Max 100A/50Hz,20dB 档：Max 50A/50Hz,30dB 档：Max 40A/50Hz
信号采样率	自适应，最大 819.2KHz

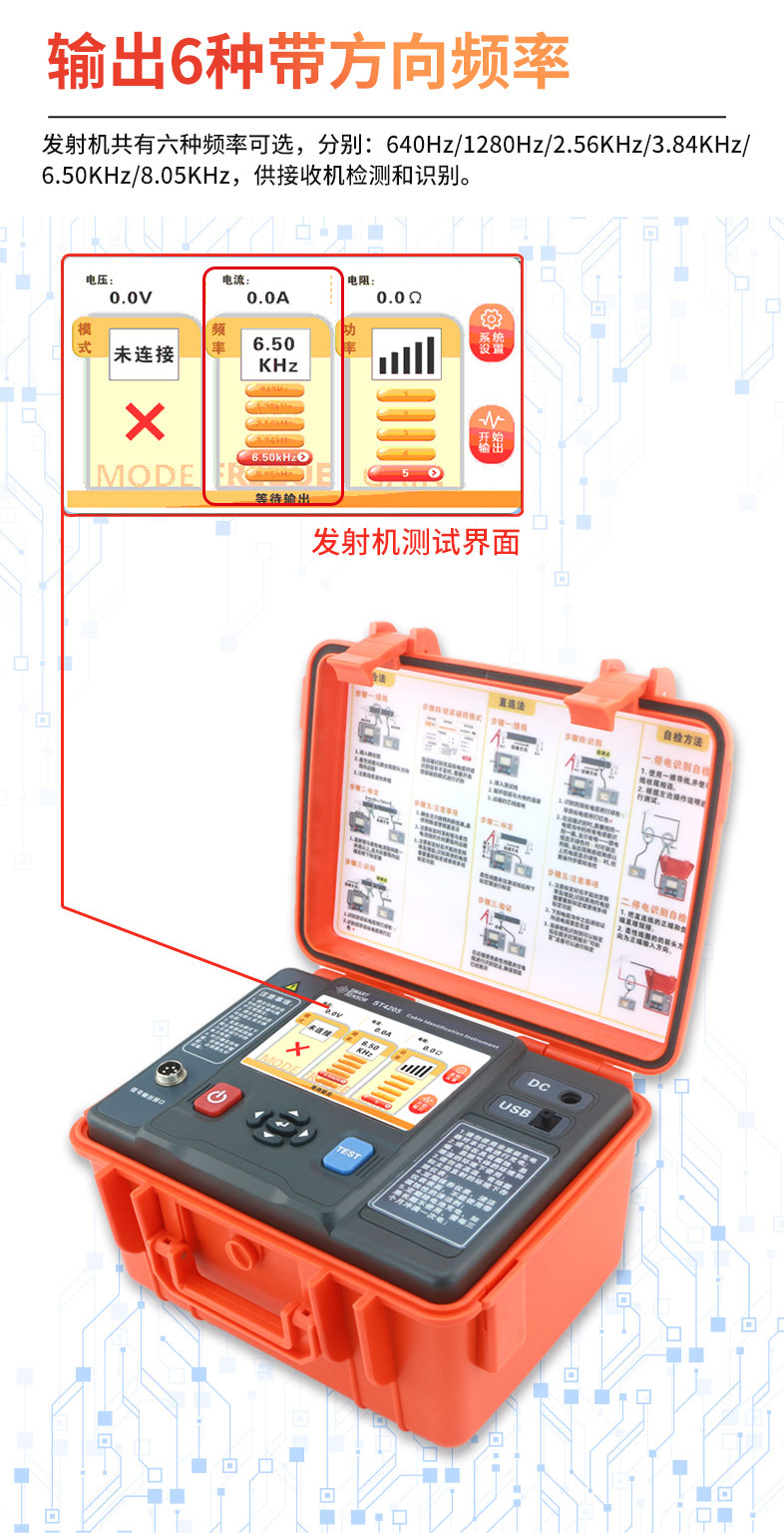

接收频率	6 种：640Hz、1.28KHz、2.56KHz、3.84KHz，6.50KHz，8.05KHz

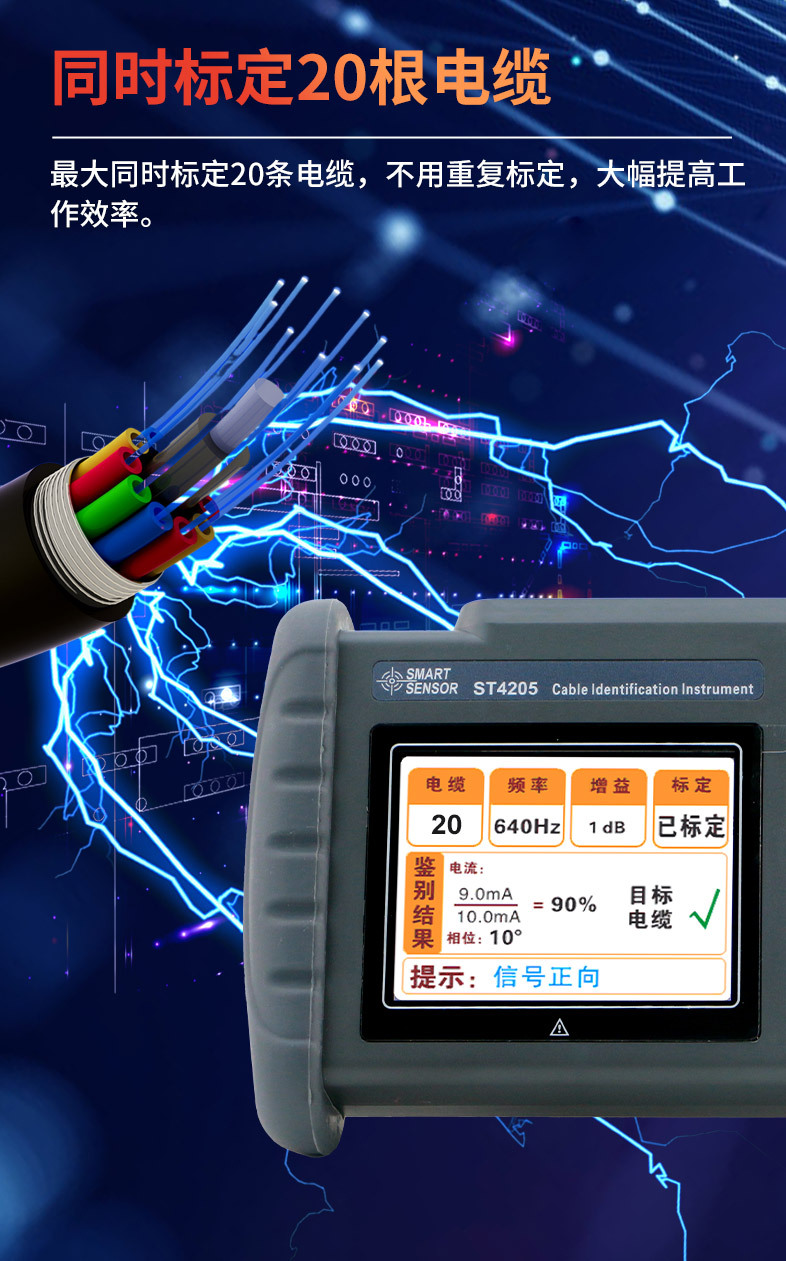

标定数量	可标定电缆数量：1～20 条
柔性电流钳	内径：φ200mm 信号线长：1.8 米
结果显示周期	约 2 次/秒
输出功率	最大 15W，5 档可调，自动实时阻抗匹配
输出电压	峰峰值最大约：110V
发 射 钳	内径：φ125mm 线长：3 米
直连夹钳	口径：最大 24mm 线长：1 米
低压直连夹钳	选配件，可用于 400V 及以下运行中电缆识别
发射钳磁饱和	40A（50Hz）
发射机尺寸	275mm×226mm×150mm

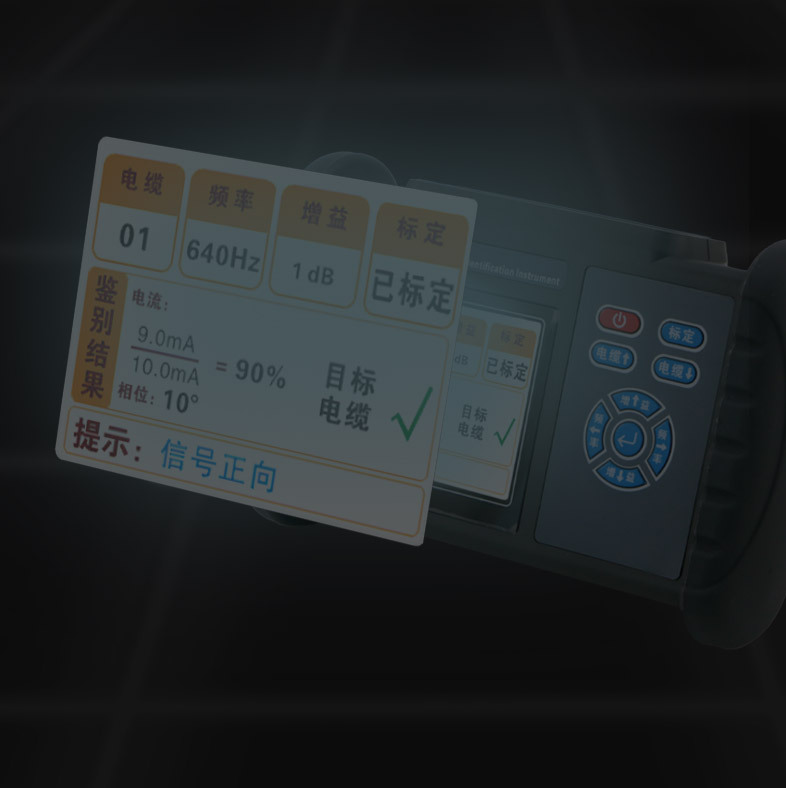

识别条件	电流，接收信号与发射信号的电流百分比在标定值 70%-130%之间为识别成功条件之一
	信号编码，接收机通过算法解码识别，与发射机输出编码一致为识别成功条件之一
	信号相位，接收机通过算法提取相位，与标定值对比<30°为识别成功条件之一
	电流方向，接收机判断电流信号方向，与标定值对比一致为识别成功知件之一

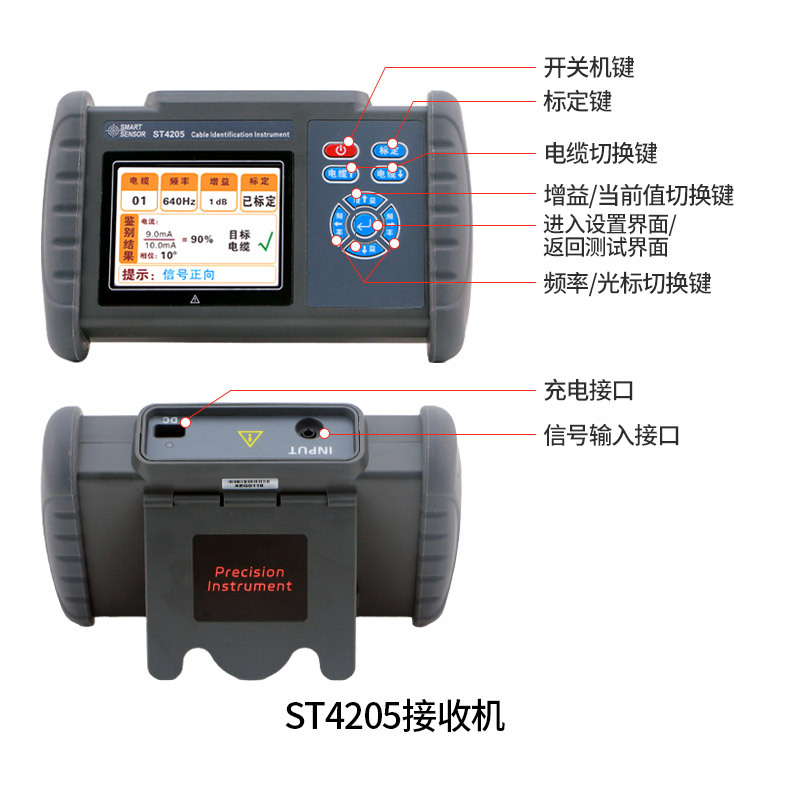

接收机尺寸	172mm ×106mm ×42mm
电 源	8.4V/2500mAh 可充锂电池，USB 充电接口，满电连续工作约 6 小时
显示模式	3.5 寸真彩液晶屏显示，彩色图标指示
触屏操作	实体按键、电容屏触摸、手势识别
自动关机	有，无操作无输出 30 分钟自动关机，时间可设置

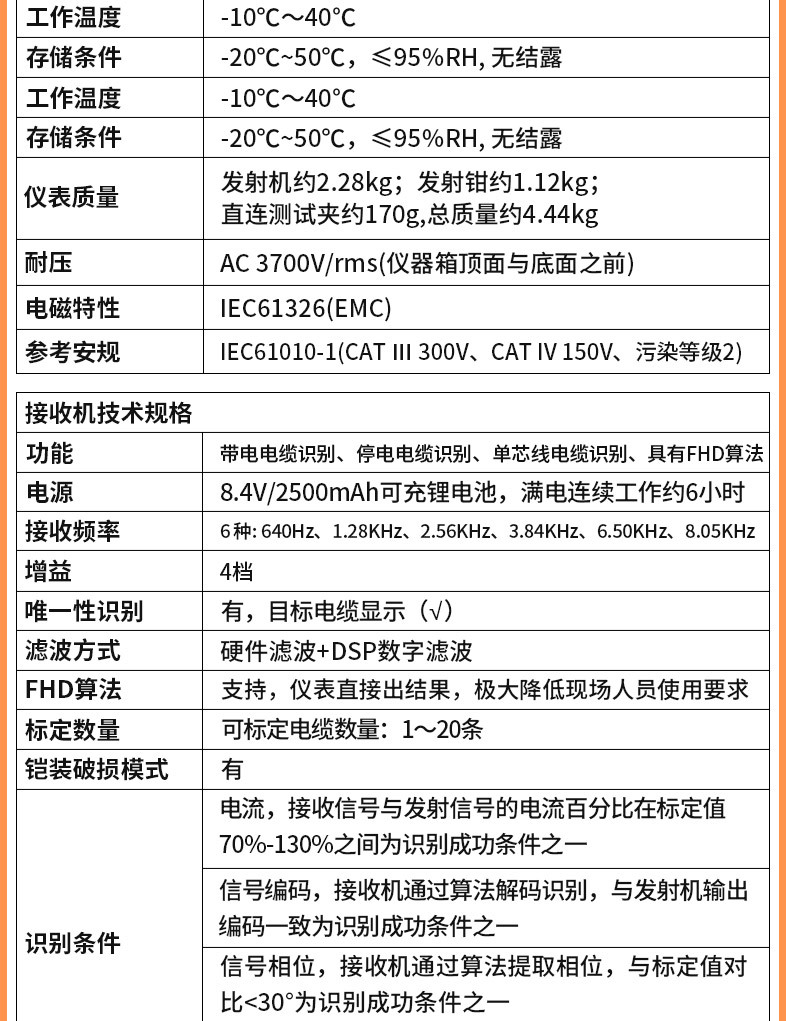

产品净重	发射机约 2.28kg；发射钳约 1.12kg；直连测试夹约 170g,总质量约 4.44kg
工作温湿度	（-10℃～40℃
存放温湿度	(-20℃~50℃，≤95％RH, 无结露
耐 压	AC 3700V/rms(仪器箱顶面与底面之前)
电磁特性	IEC61326(EMC)
适合安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级 2)
