概 述：AWA6128A型驻波管吸声系数测试仪执行《GB/T 18696.1声学 阻抗管中吸声系数和声阻抗的测量 第1部分：驻波比法》（ISO 10534-1）等标准。用于测定垂直入射条件下吸声材料的吸声系数。

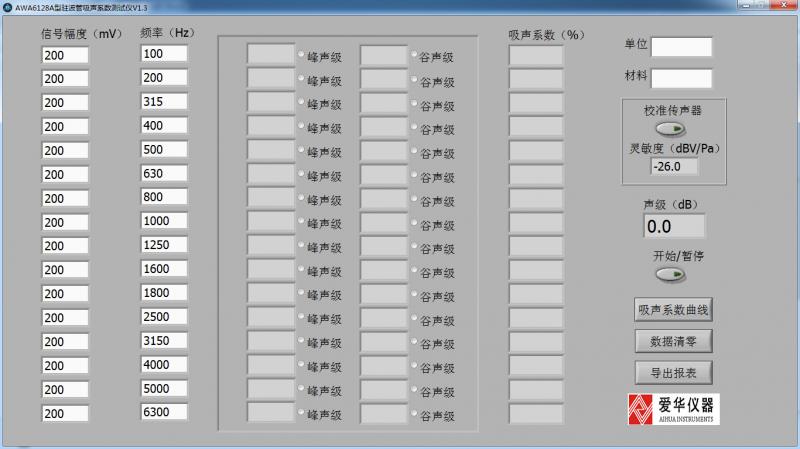

测试界面

概 述：AWA6128A型驻波管吸声系数测试仪用于测定垂直入射条件下吸声材料的吸声系数。测试仪由驻波管、传声器、测试主机、显示器、键盘鼠标等组成。测试仪软件根据测量到的峰声级值和谷声级值自动计算出吸声系数，并能生成吸声系数与频率的坐标曲线。仪器输出信号的频率和幅度在规定范围内可自由设定。由于只需少量的吸声材料作试件，所以对于吸声材料的参数研究和设计特别适合。

特 点：

      1、执行《GB/T 18696.1-2004 （ISO 10534-1:1996）声学 阻抗管中吸声系数和声阻抗的测量 第1部分：驻波比法》等标准。

2、 自动切换测量量程。

3、 自动计算吸声材料各频率点的吸声系数。

4、 生成吸声系数曲线。

主要技术性能：

1、传声器：AWA14421 型测试传声器或 AWA14615E 型测试传声器。

2、测量频率范围：低频管Ф96x1000 (mm)适用于吸声材料90 Hz～2075 Hz频率的吸声系数测量。

                             高频管Ф30x350(mm) 适用于吸声材料1500 Hz～6641 Hz频率的吸声系数测量。

3、测量范围：34-140 dB(Z)。

4、本底噪声：<-100 dBV dB(Z)。

5、分辨率 0.1 dB。

6、滤波器性能：满足GB/T 3241 1/3OCT 1级滤波器要求。

7、音箱功率：10 W  阻抗：6 Ω。

8、数据存储：可以导出EXCEL格式的测量数据和JPG格式的吸声系数频谱图。

9、电源：220 V/50 Hz交流市电 。

10、信号输入：频率范围：20 Hz～20 kHz。

                         幅度范围：34 dB～140 dB（传声器参考灵敏度级-40 dB）。

11、信号输出：频率范围：20 Hz～20 kHz。

                         幅度范围：10 mV～10 V(RMS)。

12、可选配件：自由场型测试传声器和AWA8550型驻波管等。

13、尺寸：440 mm×325 mm×151 mm（W×D×H）。

14、重量：8 kg。
