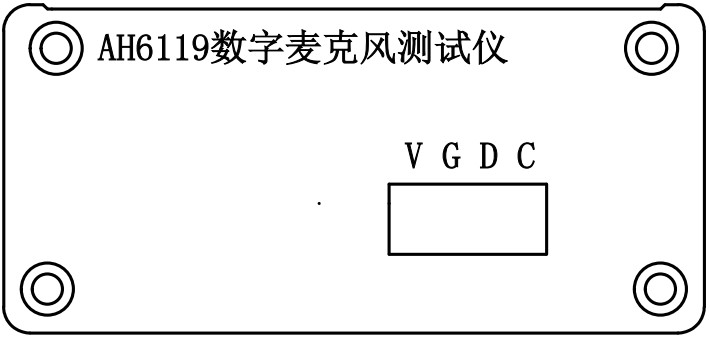

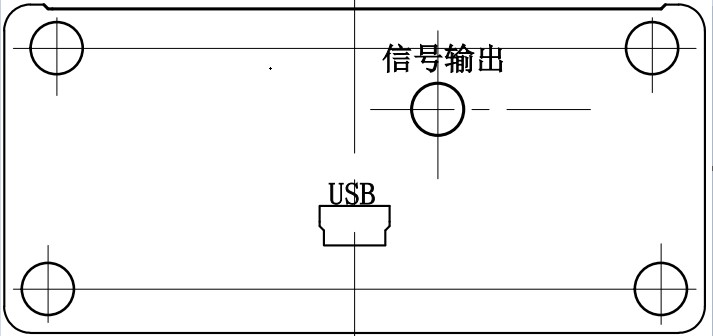

图5                                                              图6

6、参数设置：用于选择相应的串口号。

7、电压：调节电压的方法有两种。第一种就是点击显示框旁边的按钮，实现电压的增减。第二种就是点击电压显示框，就会出现所有的电压选项，

这时我们就可以选择自己想要的电压。由于该测试仪带有记录功能，在测试完成后，断电之前会保存最后测试时的电压并在下次开机时，自动恢复上次

测量时的电压值。

8、时钟：调节时钟的方法与调节电压相同，也是有两种。第一种就是点击显示框旁边的按钮，实现时钟频率的增减。第二种就是点击时钟显示框，就会出现所有的时钟频率选项，这时我们就可以选择自己想要的时钟频率。由于该测试仪带有记录功能，在测试完成后，断电之前会保存最后测试时的时钟频率并在下次开机时，自动恢复上次测量时的时钟频率。

9、当时钟频率为3mHz时，PC机可以把AH6119麦克风测试仪识别为一个声卡，数字麦克风采集的数据可以直接通过USB口传输到PC机上，并查看波形。

10、电流上限和电流下限：调节电流上限和电流下限的方法也是有两种。

第一种就是点击显示框旁边的按钮，来实现电流上下限的增减。第二种方法就是在显示框中直接输入电流上下限。

11、 测试说明

（1）  用配套的5V直流电源供电，控制软件显示相应的工作电流。如果没有连接数字麦克风，数据将显示接近为0.

（2）  用控制软件调节输出电压，使得接线端的VDD为数字麦克风最佳工作电压。

（3）  用控制软件调节时钟频率，使得数字麦克风在最佳的时钟频率下工作。

（4）  将被测数字麦克风和接线端子连接，此时仪器的信号输出端有对应 的音频信号输出，可用耳机和仪器的信号输出端连接监听。

测试原理：

 数字麦克风，顾名思义就是直接输出数字脉冲信号的麦克风电声器件。数据经过数字麦克风输出PDM脉冲信号，经过DFSDM滤波器输出PCM格式数

据，然后经过CODEC输出音频数据，经过外设，我们就能听到经过数字麦克风采集到的音频数据了。

 注意事项及有关说明：

1、本机应放置在通风、干燥、无腐蚀的地方，并尽量减小工作台面的震动和 周围环境的噪声。

2、 应使用仪器随带的电源线供电，以保准测试结果的准确。

3、 请勿将手和被测数字麦克风接触，以免产生干扰。

4、由于仪器的功率输出增益较高，请将听音的扬声器和被测数字麦克风离开一些距离（大于30cm）,避免产生啸叫。

5、 本仪器保修一年半，为用户终身服务。
