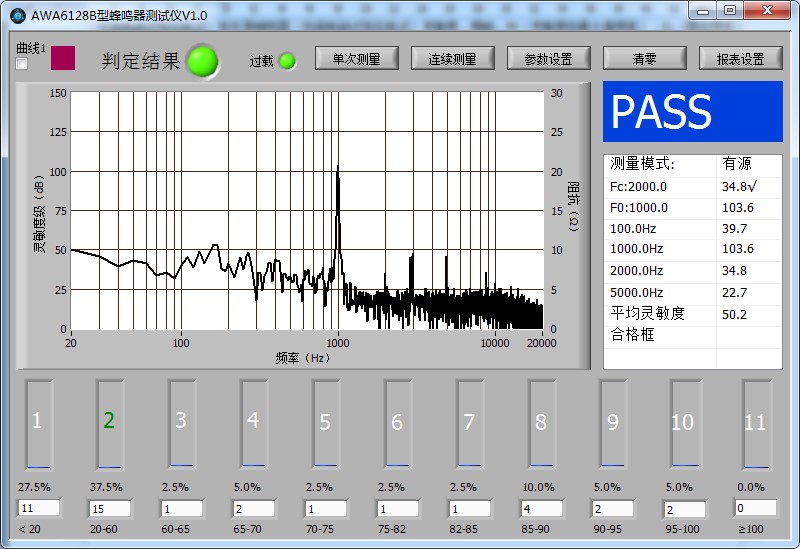

有源蜂鸣器测试界面

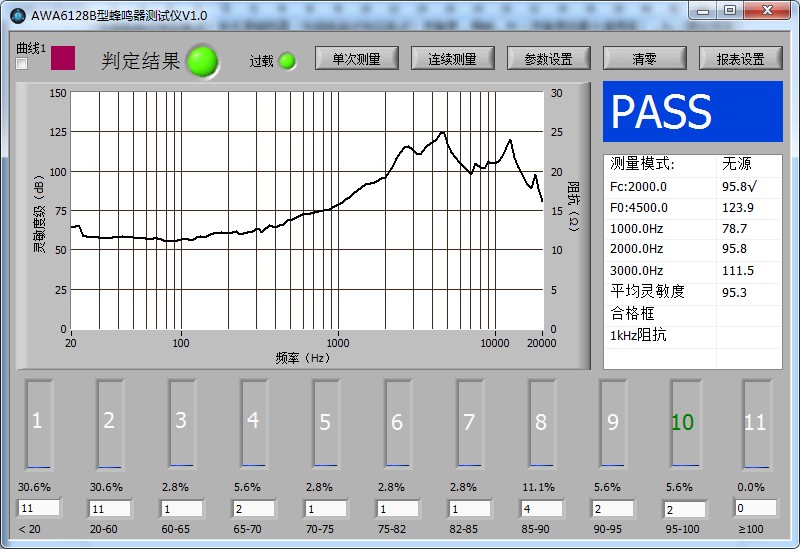

无源蜂鸣器测试界面

概述：蜂鸣器测试仪是专用于蜂鸣器电声特性测试的仪器。测试仪可以测试包括有源（包括电磁式和压电式）和无源（包括电磁式和压电式）两种类型的蜂鸣器电声指标。有源蜂鸣器通过输入蜂鸣器的直流电压，并选择输出方式，在主界面上会显示在一段频率范围内的频谱曲线，同时在右边的结果显示框中显示最高点的频率及灵敏度级，蜂鸣器出厂的额定频率及对应的灵敏度级（频率可以在参数设置界面自行输入）。无源蜂鸣器通过输入信号幅度，并可以自定义输出的频率范围，在所定义的频率范围内输出频响曲线。同时可以显示平均灵敏度，谐波失真，阻抗及曲线最高点的频率及相对应的灵敏度级，同时还可以显示出厂额定频率及对应的灵敏度级。测试结束后，根据自定义的标准，简洁直观的显示 PASS/FAIL，自动判断是否合格。可以和自动分选机台配合使用，自动判断是否合格，进行产品分档，极大的提高了测试效率。

主要技术性能：

有源蜂鸣器测试

1、采用FFT频谱分析测试方式。

2、信号输入：频率范围：20Hz～20kHz。

 幅度范围：50 dB～130 dB（传声器参考灵敏度-26 dBV/Pa）。

仪器内部直流输出电压：0～10 V。

外部放大器直流输出电压：0～60 V。

无源蜂鸣器测试

1、采用扫频测试方式。

2、信号输入：频率范围：20Hz～20kHz?。

 幅度范围：50 dB～130 dB（传声器参考灵敏度-26 dBV/Pa）。

 阻抗范围：0 Ω～300 Ω。

 仪器内部输出信号幅度：0～10 V（RMS）。

外部放大器输出信号幅度：0～60 V （RMS）。

信号类型：正弦波和方波。

3、倍频程方式：1/6 OCT 、1/12 OCT 和 1/24 OCT。

4、本机噪声：< -75 dBV（Z 计权）。

5、测量触发方式：鼠标、键盘或脚踏开关。

6、工作电源：220 V/50 Hz 交流市电。

7、工作条件：环境温度：0 ℃～40 ℃
8、尺寸：440 mm×325 mm×151 mm（W×D×H）。
9、重量：8 kg。

相对湿度：20 %～90 %

大 气 压：86 kPa～106 kPa。
