概述：在音响学中，分频就是把输入法人音频信号分成两个或几个频段，分别传输到工作在不同频率范围的负载上，最终由扬声器发出声音来，以达到声源重放之目的。由此而实现分频任务的电路或装置，就称为分频器。
就分频器的位置设放而言，分成功率分频和前级分频。功率分频，分频器在功放之后，通过高通、带通、低通滤波器，把高、中、低信号，分别传输到相应的扬声器中去。前级分频，在主功放以前任何一级，借助高通、带通、低通滤波器分频，把分好的各频段的信号电压分别送入相应的功放，直接由功放驱动各自的扬声器。以频道个数来分，常用的有二分频和三分频。二分频电路一般由高通和低通滤波器组成；而三分频则中间还有带通滤波器。

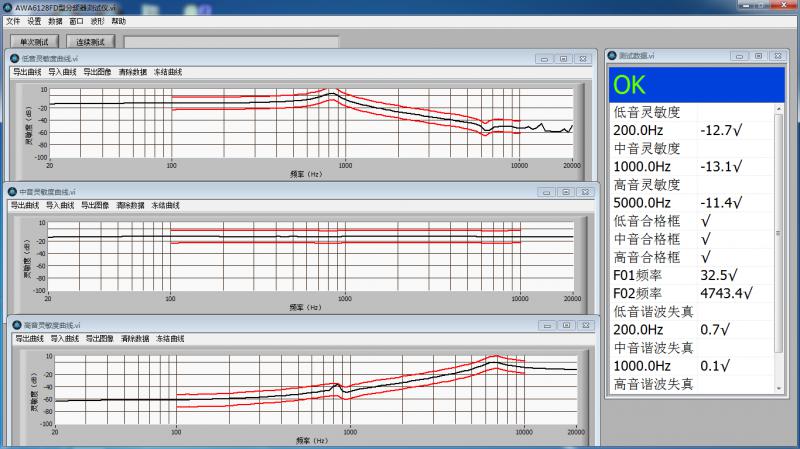

AWA6128FD型分频器测试仪可以同时测量三分频的高通（高频）、带通（中频）、低通（低频）的灵敏度曲线。也可以同时测量二分频的高通、低通的灵敏度曲线。每个通道灵敏度曲线均可以单独设置合格框，软件根据每个通道的灵敏度曲线合格框给出判定结果。
仪器特点：全中文的Windows 界面，操作性更强，充分降低初期成本的投入和维护费用，具有高效、强大的分析和处理能力。能快速地完成耳机扬声器等电声产品的测试，是基于生产线和质量控制（QC）、操作简易的要求而开发的测试系统。它将功率放大模块，声音测量模块集成在一台主机里，免去了用户连线的烦恼。

基本工作性能指标：
1、输入信号测量：频率范围：20 Hz～20 kHz。
? ? ?幅度范围：-65 dBV～+10 dBV。
2、输出信号大小：频率范围：20 Hz～20 kHz。
? ? ?幅度范围：0 V～10 V(RMS)。
3、输入信号测量通道数：3。
4、扫频方式：1/3 OCT、1/6 OCT、1/12 OCT、1/24 OCT。
5、扫频时间：1.23 s（20 Hz～20 kHz、1/12 OCT）。
6、本机噪声：<-70 dBV（Z 计权）。
7、扫频触发方式：键盘或脚踏开关。
8、工作电源：220 V/50 Hz 交流市电。
9、工作条件：环境温度：0 ℃～40 ℃。
相对湿度：20 %～90 %。
大气压：86 kPa～106 kPa。
10、尺寸：440 mm×325 mm×151 mm（W×D×H）。
11、重量：5kg。

系统测试原理：
AWA6128FD 型分频器测试仪输出扫频正弦波电信号到分频器的输入端，同时仪器的三个输入端分别测量分频器的高频输出端、中频输出端、低频输出端的电压值，得出高频、带频、低频的灵敏度曲线
