性能特点

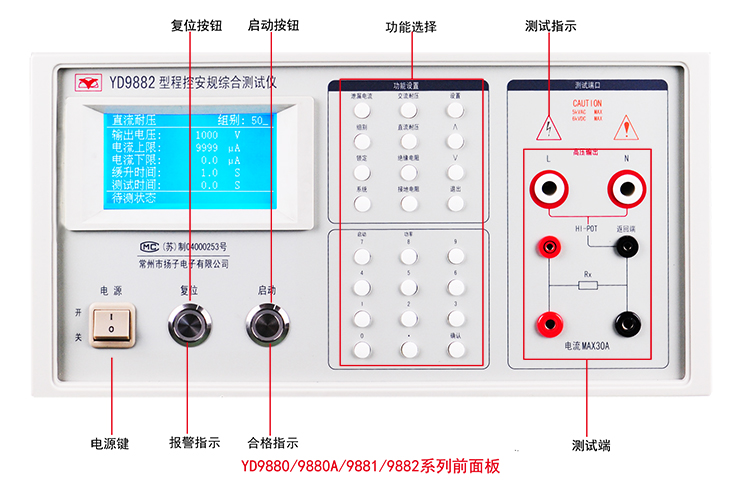

• 7英寸高分辨率TFT-LCD显示屏

• 具备自校验、自诊断功能

• 支持耐压、绝缘、接地、泄漏、电源、低启等综合测试

• 中文菜单操作，简洁易用

• 提供50组测试记忆，每组含多项参数设定

• 支持连续测试功能

• 支持热态泄漏测试

• 电压上升时间可调，便于分析击穿点

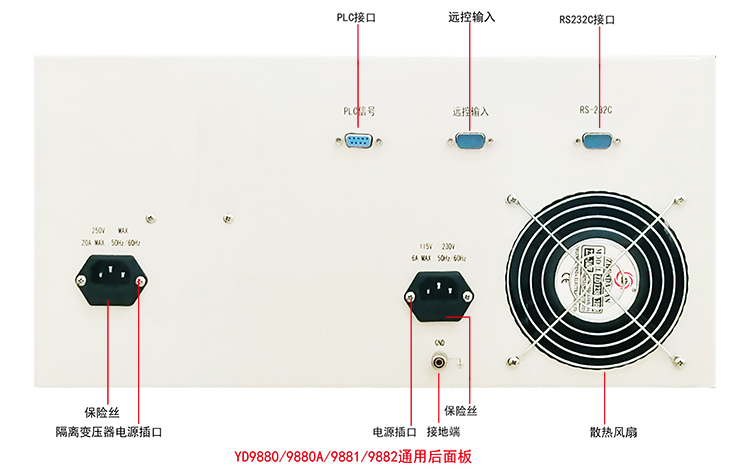

• 标配PLC、RS232通信接口

• 配套上位机控制软件

典型应用

• 各类电线电缆及连接器测试

• 家电、照明、电热器具整机检测

• 电容、电感、变压器等元件测试

• 电机、发电机、马达高压测试

• 新能源汽车高压系统部件

• 自动化测试产线集成

• 非电气绝缘材料耐压评估

• 各类安规测试设备配套应用

•

  技术参数




  耐电压测试			功率测试（仅YD9882)
  AC	输出电压范围	0.5kV-5kV	PW	电压显示范围	0-250V
  	电压分辨率	10V		电压显示分辨率	1V
  	电压显示分辨率	1V		电流显示范围	0-20A
  	电压精度	±3%
  	电压频率	50Hz\60Hz可选		电流分辨率	0.01A
  	最大输出电流	40mA		功率显示范围	0-2000W
  	电流设置	0～40mA		功率分辨率	1W
  	电流分辨率	1μA		测量准确度	±3%
  DC	电流精度	±3%		隔离变压器容量	2000VA
  	输出电压范围	0.5kV-6kV	启动测试（仅YD9882)
  	电压分辨率	10V	RUN	电压显示范围	100V-250V
  	电压显示分辨率	1V		电压分辨力
  	电压精度	±3%		电压分辨率	1V
  	最大输出电流	9999uA		电流显示范围	0-20A
  	电流设置	0mA-10mA		电流分辨率	0.01A
  	电流分辨率	1μA		测量准确度	±3%
  	电流精度	±3%
  绝缘电阻测试			其他技术指标
  IR	输出电压范围	0.1kV-1kV DC		显示器	240×128LCD显示
  	电压分辨率	1V		测量时间设置	1.0-999.9s
  	电压精度	±3%+3V		记忆组	1-50组（每组可存4个参数）
  	电阻测量范围	1MΩ-9999MΩ		通讯接口	RS232C,PLC接口
  		10%		工作温湿度	0℃-40℃，≤ 85%RH
  	电阻上限设定	1MΩ-9999MΩ		电源要求	198V-245V AC
  	电阻下限设定	1MΩ-9999MΩ		外型尺寸	450×250×500(mm)
  接地电阻测试				重量	30Kg
  GR	输出电压范围	3V-8V AC
  	电压频率	50Hz\60Hz可选
  	输出电流范围	3A-30A AC
  	电流分辨率	0.01A
  	电流精度	±3%
  	电阻测试范围	0-600mΩ
  	电阻分辨率	1mΩ
  	电阻准确度	±3%
  	电阻设置范围	0-600mΩ
  泄漏电流测试（仅YD9881、YD9882、YD9880A为无源泄漏）
  LC	电压显示范围	100V-250V
  	电压分辨率	1V
  	电压精度	±3%
  	电流测量范围	0.01mA-20mA
  	电流分辨率	0.01mA(2-20)mA 0.001mA(0.001-2)mA
  	电流精度	±3%
  	电流上限设置	0.01mA-20mA
  	隔离变压器容量	2000VA
  	泄漏测试方式	热态
