AH6138S扬声器测试方案介绍

1、概述

扬声器又称“喇叭”。 是一种把电信号转变为声信号的换能器件，扬声器的性能优劣对音质的影响很大。扬声器在音响设备中是一个最薄弱的器件，而对于音响效果而言，它又是一个最重要的部件。扬声器的种类繁多，而且价格相差很大。音频电能通过电磁，压电或静电效应，使其纸盆或膜片振动并与周围的空气产生共振（共鸣）而发出声音。我们在不同应用场合需要用不同指标的扬声器，所以在使用扬声器前需要对扬声器灵敏度、频响、阻抗、失真、Rub&Buzz（异常音）、Q值、F0、极性等指标进行测试以判定该产品是否适合使用或者是否故障。

2、方案依据的标准:

AH6138S 型扬声器测试仪执行《GB/T 12060.5 声系统设备：扬声器主要性能测试方法》、《IEC60268-5》等标准。主要测量扬声器（耳机和受话器等）的灵敏度、频响、阻抗、f0、谐波失真、Rub&Buzz 和极性等电声参数。

3、测试原理：

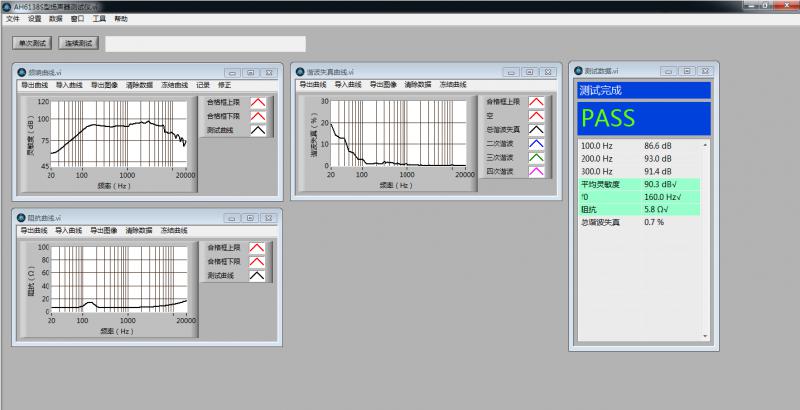

测试仪输出电信号给被测扬声器，测试传声器接收相应声信号，经放大、A/D转换后，再由计算机进行数据分析处理，最后把数据和曲线一起显示。

4、方案性能指标：

（1）测试传声器：自由场型测试传声器（20 Hz～20 kHz）

（2）测试附件：消声箱或IEC障板

（3）信号输入：频率范围：20 Hz～20 kHz ??

幅度范围：50 dB～130 dB（传声器参考灵敏度-26 dBV/Pa）

阻抗范围:0 Ω～300 Ω

谐波失真准确度：优于15%

（4）信号输出：频率范围：20 Hz～20 kHz

幅度范围：10 mV～8 V(RMS)

（5）倍频程方式：1/3 OCT 、1/6 OCT 、1/12 OCT 、1/24 OCT

扫频时间：约1 s（20 Hz～20 kHz、1/12 OCT）

（6）本机噪声：< -75 dBV（Z计权）

（7）测试触发方式：鼠标、键盘或脚踏开关

（8）工作电源：220 V/50 Hz交流市电

（9）工作环境：温 ???度：0℃～40℃

相对湿度：20 %～90 %

大气压：86 kPa～106 kPa

（10）主机重量：8?kg
