AH6138M麦克风测试方案介绍

1、概述

?????麦克风，学名为传声器，是将声音信号转换为电信号的能量转换器件，由"Microphone"这个英文单词音译而来。也称话筒、微音器。二十世纪，麦克风由最初通过电阻转换声电发展为电感、电容式转换，大量新的麦克风技术逐渐发展起来，这其中包括铝带、动圈等麦克风，以及当前广泛使用的电容麦克风和驻极体麦克风。我们在不同应用场合需要用不同指标的麦克风，所以在使用麦克风前需要对麦克风灵敏度、频响、电流、失真、指向性等指标进行测试以判定该产品是否适合使用或者是否故障。

2、方案依据的标准:

AH6138M 型麦克风测试仪执行《GB/T 12060.4 声系统设备传声器测量方法》和《IEC 60268-4：2010 Sound system equipment -- Part 4:Microphones》等标准。

3、测试原理

?

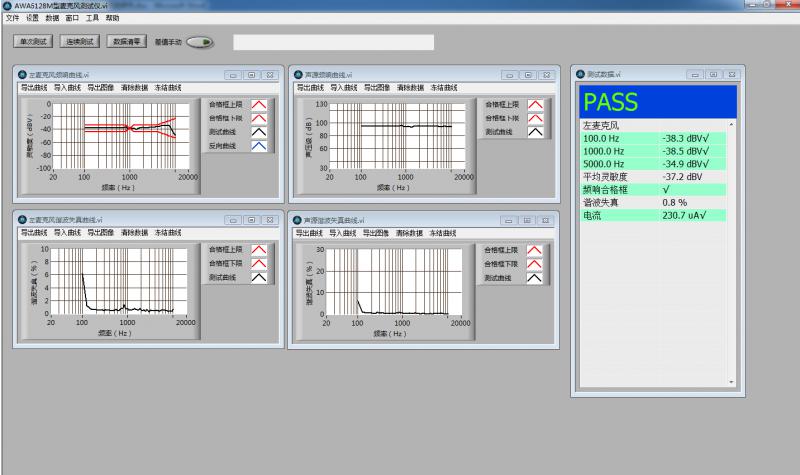

图1?软件界面

测试仪输出电信号给测试声源，用测试传声器校准测试声源到94 dB（可自定义）。测试仪对麦克风的灵敏度、频响、谐波失真和电流等参数进行测试。??

4、方案性能指标

（1）测试传声器：自由场型测试传声器或声压场型测试传声器

（2）测试声源：AWA6150型仿真嘴或测试声源

（3）信号输入：频率范围：20 Hz～20k Hz ??

幅度范围：-70 dBV～10 dBV(Z)

（4）信号输出：频率范围：20 Hz～20k Hz

幅度范围：10 mV～8 V(RMS)

声源输出声压：94 dB±2 dB（可自定义）

（5）麦克风测试条件：工作电压：0.1 V～10 V，可按0.1 V步进调节

工作电阻：680 Ω、1k Ω、1.5k Ω、2k Ω、2.2k Ω、3k Ω、4.7k Ω、外接

电流范围：0 uA～1100 uA，分辨率1 uA

（6）倍频程方式： 1/6 OCT 、1/12 OCT和1/24 OCT

扫频时间：约1 s（20 Hz～20k Hz、1/12 OCT）

（7）本机噪声：

（8）测量触发方式：键盘或脚踏开关

（9）工作电源：220 V/50 Hz交流市电

（10）工作条件：温 ???度：0℃～40℃

相对湿度：20 %～90 %

大气压：86k?Pa～106k?Pa

（11）主机重量：8k?g

5、检定项目：麦克风灵敏度、频响曲线、谐波失真、电流等。
