AH6138D双耳机麦克风测试方案介绍

1.概述

AH6138D型双耳机麦克风测试仪执行《?GB/T 12060.4/IEC 60268-4声系统设备传声器测试方法》、《?GB/T 12060.7/IEC 60268-7声系统设备头戴耳机测试方法》和《?IEC 61842 Microphones and earphones?for speech communications》等标准。

2、测试原理：

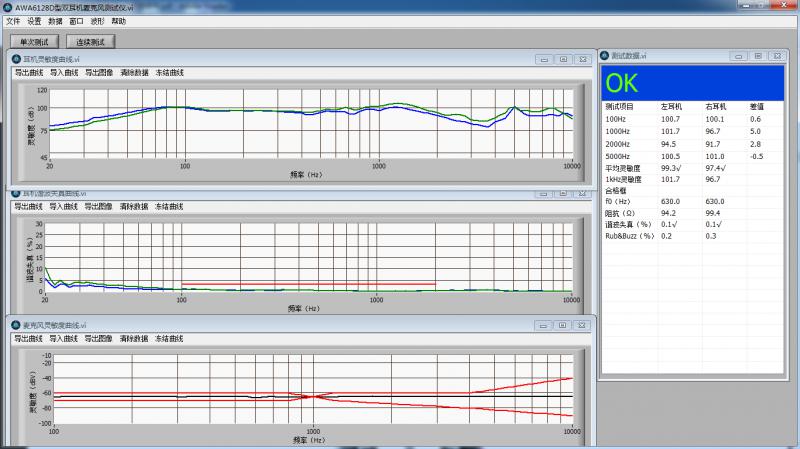

软件主界面

在测试双耳机时，主机输出正弦波扫频信号给双耳机，同时测试双耳机的灵敏度、阻抗和谐波失真，并计算两个耳机灵敏度的差值。在测试麦克风时，主机先压缩测试声源（仿真口）使其在要求的频率范围内输出声级为94 dB，再通过测试声源（仿真口）测试麦克风灵敏度和电流。

3.基本工作性能指标

（1）测试传声器：自由场型测试传声器、声压场型测试传声器

（2）仿真耳：AWA6160型仿真耳(IEC318)、AWA6162型仿真耳(IEC711)

（3）测试声源：AWA6150型仿真嘴

（4）耳机测试：频率范围：20 Hz～20 kHz

输出电压：50 mV～8 V(RMS)

幅度范围：50 dB～130 dB（传声器参考灵敏度-26dBV/Pa）

阻抗范围:0Ω～300Ω

谐波失真准确度：优于10%

扫频方式：1/3 OCT、1/6 OCT、1/12 OCT、1/24 OCT

扫频时间：约1 s（20 Hz～20 kHz）

（5）麦克风测试：工作电压：0.1 V～10 V，可按0.1 V步进调节

工作电阻：680Ω、1 kΩ、1.5 kΩ、2 kΩ、2.2kΩ、3 kΩ、4.7 kΩ、外接

频率范围：20 Hz～20 kHz

幅度范围：-70 dBV～10 dBV(Z)

声源输出声压：94 dB±2 dB（可自定义）

电流范围：0 uA～1100 uA，分辨率1 uA

扫频方式：1/6 OCT、1/12 OCT、1/24 OCT

扫频时间：约1 s（20 Hz～20 kHz）

（6）本机噪声：< -75 dBV（Z计权）

（7）扫频触发方式：键盘或脚踏开关

（8）工作电源：220 V/50 Hz交流市电

（9）环境条件：环境温度：0℃～40℃

相对湿度：20 %～90 %

大气压：86 kPa～106 kPa

（10）尺寸：440 mm×325 mm×151 mm（W×D×H）

（11）重量：8 kg

4.检测项目:

AH6138D型双耳机麦克风测试仪主要用于测试双耳机的灵敏度、差值、阻抗、谐波失真等频响曲线及极性和麦克风的灵敏度、频响和电流等电声性能。
