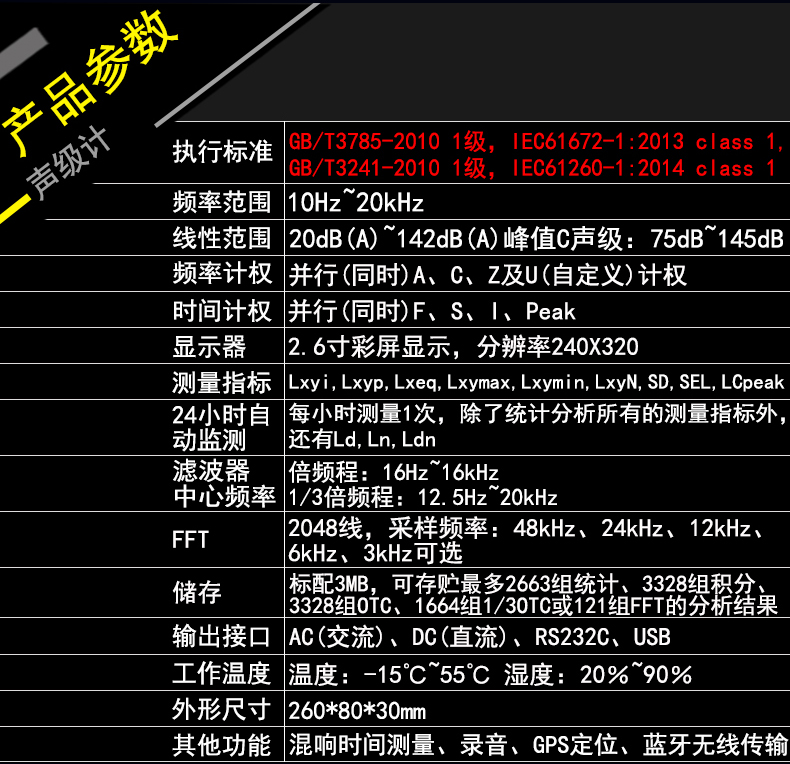

执行的国家标准

GB/T 3785-2010（IEC 61672-1:2013）1级 GB/T 3241-20101级/IEC 61260-1：2014 Class 1

执行的计量检定规程

JJG 188-2017《声级计》、JJG 778-2005《噪声统计分析仪》、JJG 449-2014《倍频程和分数倍频程滤波器》

其它符合标准

IEC60651 Class1，IEC60804 Type 1，IEC61252，GB/T 15952，ANSI S1.4A-195 Type1，ANSI S1.43 Type1 ,

ANSI S1.11-2004 Class 1，ANSI S1.25-1991，DIN 45675（1997-07）JJF 1555-2015

频率范围

10 Hz～20 kHz

测量上限

低量程：132dB（A），高量程：142dB（A），可定制162dB（A）

自生噪声

低量程：小于12dB（A）、17dB（C）、22dB（Z）高量程：小于23 dB（A）、27 dB (C)、32 dB(Z)

级线性范围

大于112 dB（A）

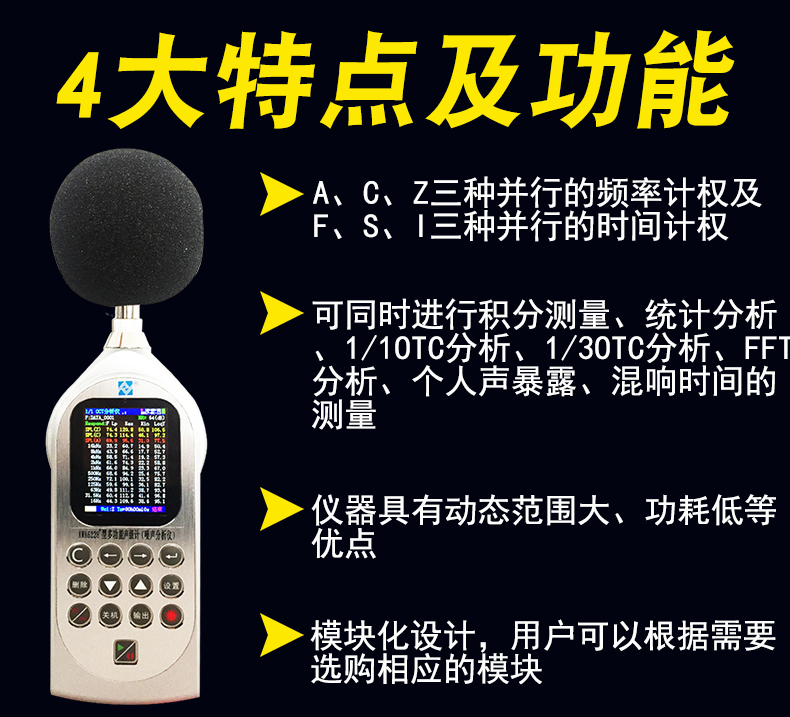

频率计权

并行（同时）A、C、Z 1/3 OCT下还有B、D、T（自定义）、U（自定义）计权

时间计权

并行（同时）F、S、I，以及Peak

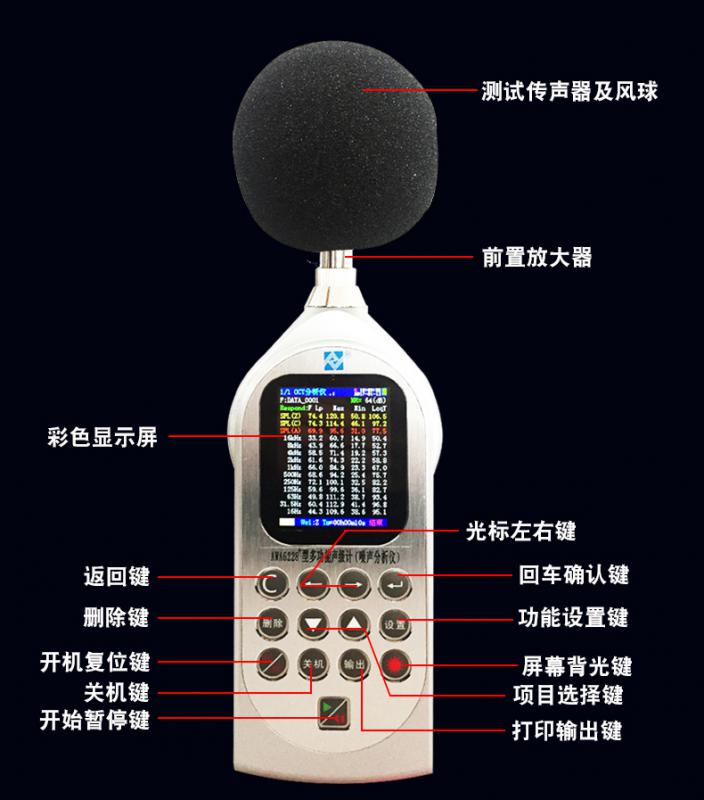

指示器

2.6寸彩屏显示，分辨率240×320，显示内容丰富,背光延时为常开时，亮度自动调节，其他可手动调节

主要测量指标

Lxyi、Lxyp、Lxeq、Lxmax、Lxmin、LxN、SD、SEL、LCpeak等

注：x为A，C，Z，y为F,S,I，N为1～99用户可选个整数

峰值C声级测量范围

低量程：50dB～132dB 高量程：60dB～142 dB

积分测量时间

手动，1s到99小时任意设置或分档设置

A/D采样频率

48k次/秒

24小时自动监测

每小时测量1次，每次测量时间可在1 min～1hour之间选择，可连续测量多组24小时

滤波器实时并行分析

1/1倍频程：16 Hz、31.5Hz、63Hz、125Hz、250Hz、500Hz、1kHz、2kHz、4kHz、8kHz、16 kHz

1/3倍频程：12.5 Hz、16Hz、20Hz、25Hz、31.5Hz、40Hz、50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、

200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1000Hz、1250Hz、1600Hz、2000Hz、2500Hz、3150Hz、

4000Hz、5000Hz、6300Hz、8000Hz、10000Hz、12500Hz、16kHz、20kHz

FFT分析功能

2048线，采样频率：48kHz、24kHz、12kHz、6kHz、3kHz可选

FFT分析窗函数

矩形窗、布氏窗、汉宁窗、平顶窗

储存

标配3 MB,可存贮最多2663组统计、3328组积分、3328组OCT、1664组1/3OCT或121组FFT的分析结果，

或可以单次最多可记录个人声暴露数据34小时，总共最多可记录320小时

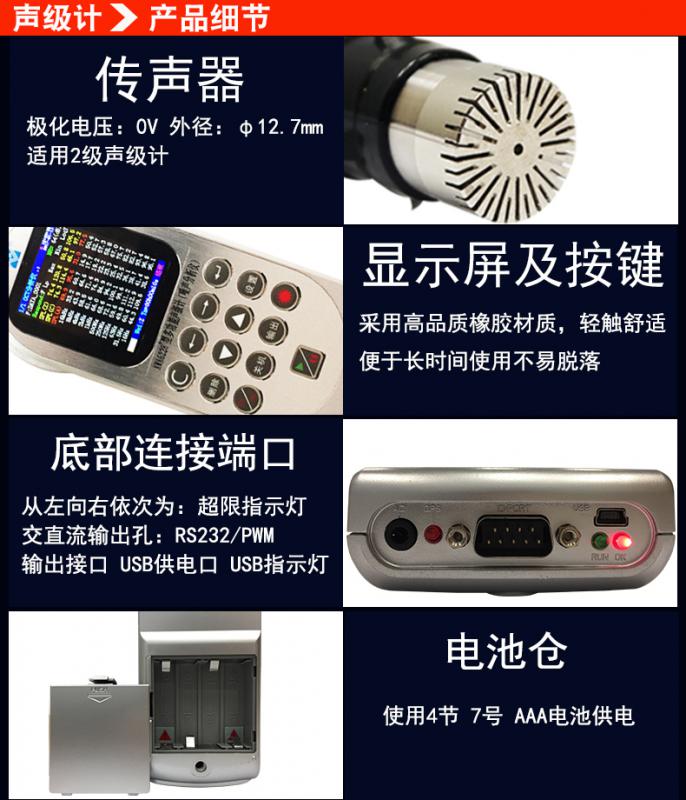

输出接口

1)交流输出，输出功率：150 mW，可接8Ω监听耳机
2)直流输出：输出与当前显示的声压级成比例的直流信号，15 mV/dB

3)RS232接口：与计算机通信，通过相关微型打印机可打印出测量结果及相关图表

4)USB接口：与计算机通信，固件升级，符合USB1.1标准，兼容USB2.0标准

内部日历时钟

误差小于1分钟/月，可GPS授时、校时

电源

4节AA碱性电池，可连续使用30小时以上，满足环境监测中对24小时连续监测的要求

外形尺寸（mm）

260×80×30

质量（kg）

0.35

工作环境

工作温度范围：-15℃～55℃；相对湿度：20 %～90 %；大气压力：65 kPa～108 kPa

SD卡存贮模块(选配)

最大支持32 GB

录音功能(选配)

录音精度：48kHz/32bit和8kHz/8bit可选

触发方式：与积分测量同步或超限启动后录制指定时间。

一次连续最长录音时间：48kHz/32bit时为1小时，8kHz/8bit时为16小时。

校准

配套使用AWA6223F型多频点校准器，满足HJ 707-2014环境声监测技术规范中对声级校准器的要求

打印功能

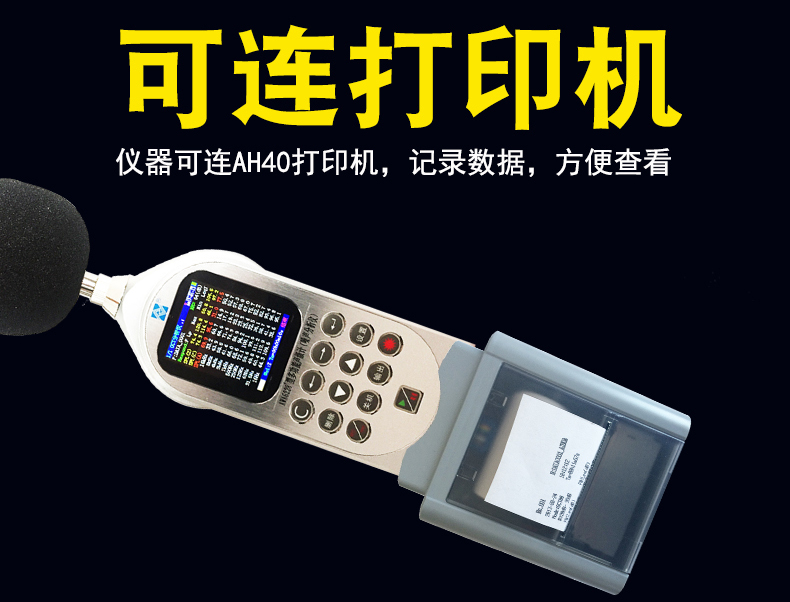

AH40型点阵打印机，打印数据能长时间保存

GPS定位(选配)

内部可嵌入GPS定位系统，测量噪声的同时获得测点位置及运动速度信息

蓝牙无线传输

内部嵌入蓝牙模块，将测量结果发送到指定的手机或计算机

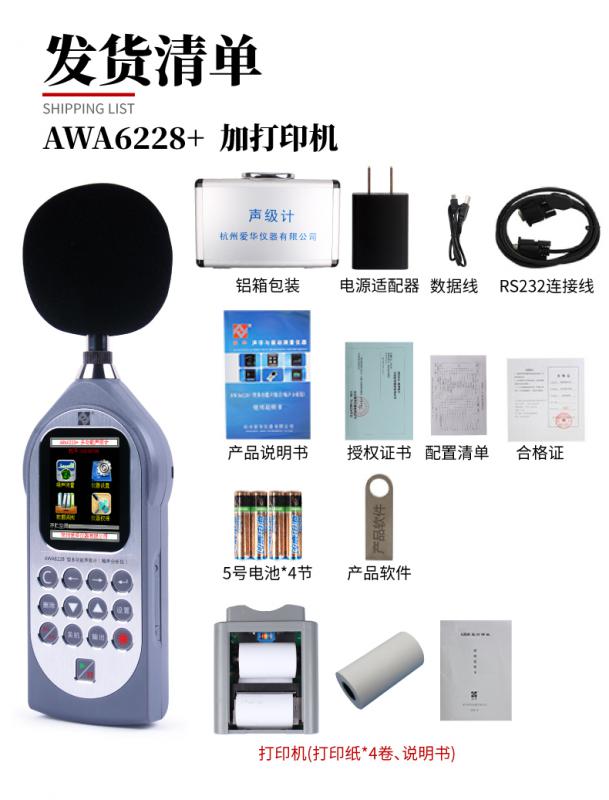

配置

配置名称

备注

主机

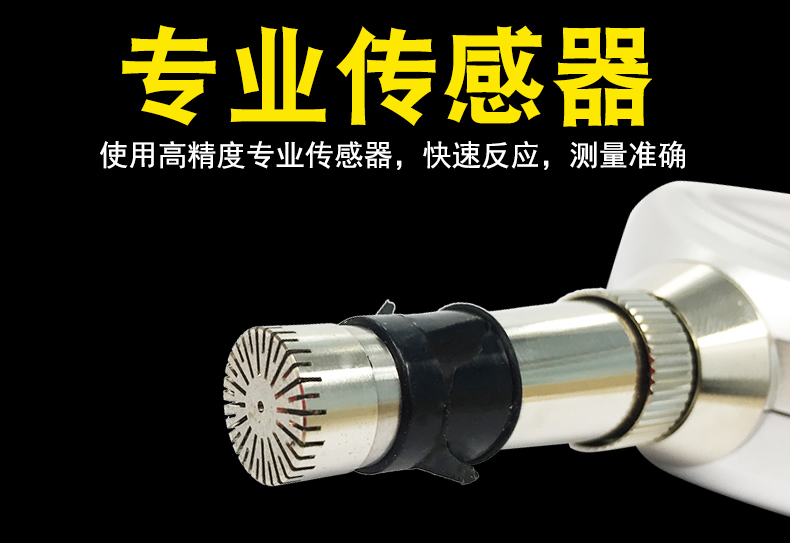

AWA6228+主机(含测试传声器、前置级等)

(必须选配测量软件)

软件选配

S6228+-00000 基本测量功能

S6228+-00101 噪声统计分析

S6228+-00202 1/1 OCT分析软件

S6228+-00303 1/3 OCT分析软件

S6228+-00404 FFT分析软件

S6228+-00013 DOSIMETER软件

S6228+-00509 数字记录仪（数据采集记录）

S6228+-00508 混响时间测量软件

硬件选配

GPS定位模块（内置、含GPS天线）

SD存贮模块（内置、含32GB容量SD卡）

AWA8570A型电源模块

AWA8570B型短信模块

AWA8570AB型GSM/太阳能电池模块

AWA8732型延伸电缆（5m、10m、20m）

小三脚架（含带螺纹夹具）

AWA2581户外监测箱

AH40打印机（含打印纸5卷、说明书）
